前言
位于中國西安的鉑力特增材技術(shù)股份有限公司 （BLT） 推出了一種Ti?AlNb 粉末，這是一種專為增材制造設(shè)計(jì)的新材料。這種粉末旨在滿足航空航天和汽車應(yīng)用的高要求，在這些應(yīng)用中，高溫性能、輕質(zhì)性能和結(jié)構(gòu)完整性至關(guān)重要。
Ti?AlNb鋁合金粉末
Ti?AlNb 粉末因其高強(qiáng)度重量比、優(yōu)異的高溫性能以及卓越的抗氧化和耐腐蝕性而備受贊譽(yù)。其輕質(zhì)特性和良好的抗蠕變性使其成為航空航天和汽車行業(yè)應(yīng)用的理想選擇，有望提高性能和效率。

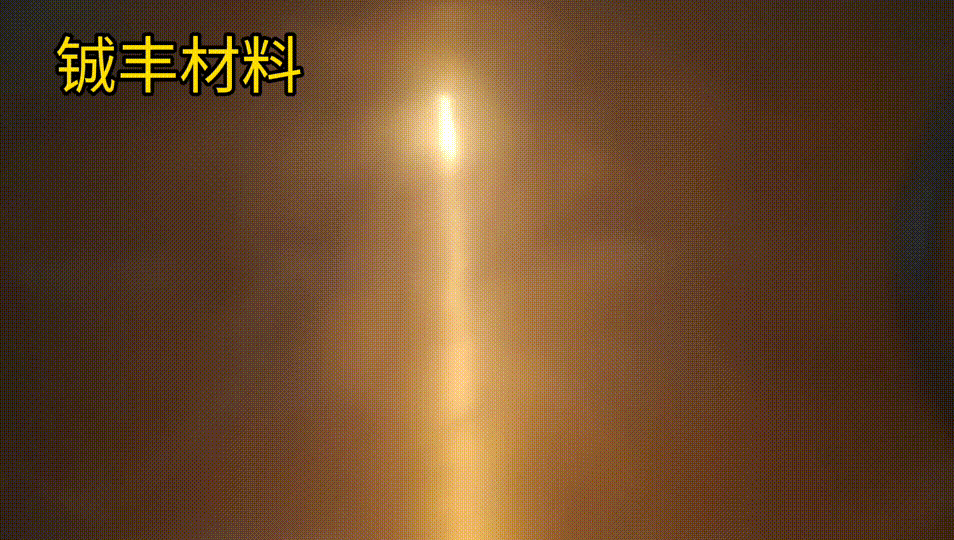

惰性氣體氣霧化過程實(shí)拍
由于鈦銠鋁零件的室溫塑性和熱變形性差，生產(chǎn) Ti?AlNb 零件的傳統(tǒng)方法面臨挑戰(zhàn)。然而，BLT強(qiáng)調(diào)，增材制造技術(shù)的快速發(fā)展為克服這些挑戰(zhàn)提供了一條新的途徑。BLT 采用先進(jìn)的惰性氣體霧化技術(shù)來生產(chǎn)這種粉末，再加上優(yōu)化的粉末加工技術(shù)，可顯著減少衛(wèi)星粉末的出現(xiàn)。這確保了高質(zhì)量 Ti?AlNb 粉末的穩(wěn)定批量生產(chǎn)Ti?AlNb 粉末的標(biāo)稱化學(xué)成分為 Ti-22Al-25Nb，產(chǎn)品規(guī)格為 15-53μm。BLT的Ti?AlNb 合金在室溫和高溫下均表現(xiàn)出優(yōu)異的性能，包括低密度和高溫抗氧化性。它可以在 800°C至 900°C 的溫度范圍內(nèi)長期使用。熱處理后，由 BLT的Ti?AlNb 粉末生產(chǎn)的零件具有令人印象深刻的機(jī)械性能，在 900°C 的高溫下具有 250-270 MPa 的拉伸強(qiáng)度、140-160 MPa 的屈服強(qiáng)度和 38.8%-42.8% 的伸長率。

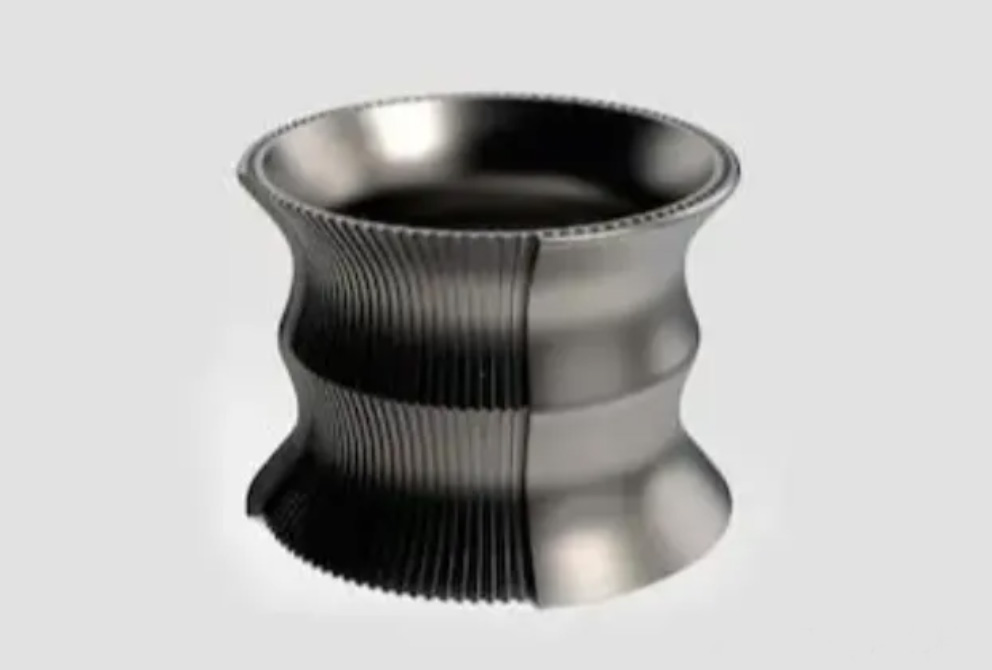

為了證明這種材料的性能，BLT 使用 Ti?AlNb 材料制作了流道樣品。該樣品代表了主動冷卻液體發(fā)動機(jī)的典型結(jié)構(gòu)，在零件的內(nèi)壁和外壁中設(shè)計(jì)了數(shù)十個(gè)矩形流道。該結(jié)構(gòu)緊湊，最薄的壁厚僅為 1 毫米，展示了 Ti?AlNb 材料的選擇性激光熔化 （SLM） 成型能力近年來，Ti?AlNb 材料的發(fā)展引起了全球的廣泛關(guān)注。盡管如此，關(guān)于使用增材制造技術(shù)成功生產(chǎn) Ti?AlNb 零件的報(bào)道很少，相關(guān)研究仍處于早期階段。BLT在大規(guī)模生產(chǎn)高質(zhì)量 Ti?AlNb 粉末方面取得的成就，不僅將推進(jìn)對 Ti?AlNb 增材制造工藝、微觀結(jié)構(gòu)和性能的研究，還將促進(jìn) Ti?AlNb 零件的大規(guī)模工程應(yīng)用。
TiAl4822球形鈦合金粉末

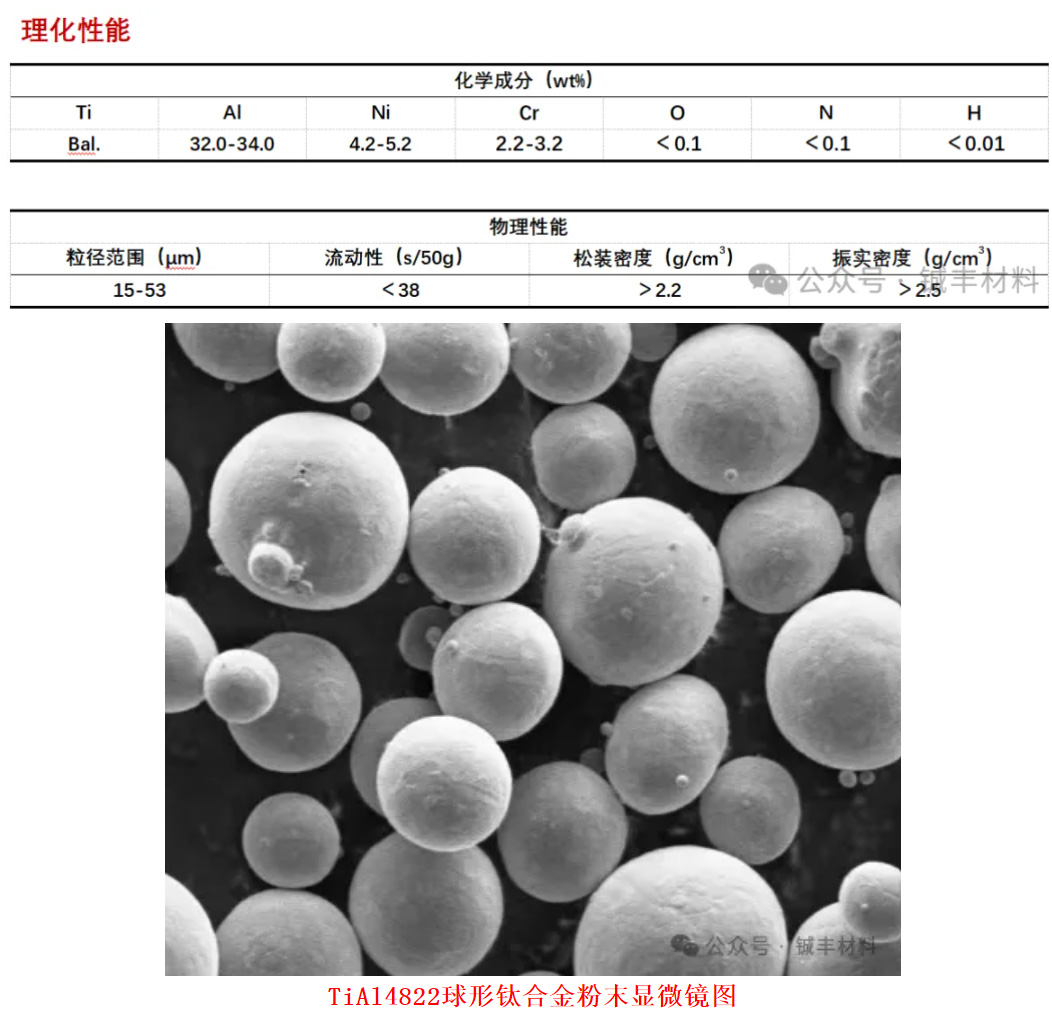

鈦鋁合金（TiAl4822）具有密度低，模量高，具有良好的高溫強(qiáng)度、抗蠕變性、抗氧化性、阻燃及較低的熱膨脹率和導(dǎo)熱系數(shù)等優(yōu)異的性能，在汽車發(fā)動機(jī)增壓渦輪、航空航天發(fā)動機(jī)和火箭推進(jìn)系統(tǒng)領(lǐng)域有著廣闊的應(yīng)用前景，是極具吸引力的新一代輕質(zhì)、高強(qiáng)、高溫結(jié)構(gòu)材料。
無相關(guān)信息
