以下是利泰金屬關(guān)于 Ti31鈦合金 的詳細解析，涵蓋其性能特點、執(zhí)行標準、應用領(lǐng)域、制造工藝、與其他合金的對比以及采購注意事項。由于“Ti31”并非國際通用標準牌號，可能為某國家或企業(yè)特定命名，以下內(nèi)容基于相近的高性能鈦合金（如TA31、TA32等近α型高溫鈦合金）的綜合分析，供參考：
一、Ti31鈦合金的性能與特點
1、核心性能
高溫性能：
長期工作溫度 550~600℃，短期可達 750℃，抗蠕變和抗氧化性能優(yōu)異。
600℃下的抗拉強度 ≥600 MPa，持久強度（100h） ≥350 MPa。
力學性能（退火態(tài)，室溫）：
抗拉強度：≥950 MPa
屈服強度：≥850 MPa
延伸率：≥10%
輕量化：密度 4.5~4.6 g/cm3，比鎳基合金輕約40%。
耐腐蝕性：對氧化性介質(zhì)（海水、酸性氣體）及高溫硫化環(huán)境（石油化工）有良好抗性。
焊接性：需氬氣保護（TIG焊），焊后需退火消除應力。
2、突出特點
近α型鈦合金：α相為主，少量β相，兼顧高溫強度和加工性能。
抗蠕變性能：通過添加 Si、Zr、Mo 等元素，形成穩(wěn)定析出相，抑制高溫變形。
抗疲勞性能：適用于高頻振動環(huán)境（如航空發(fā)動機葉片）。
二、執(zhí)行標準
由于“Ti31”非國際通用牌號，以下參考中國航空及高溫鈦合金標準：
| 標準類型 | 標準名稱/編號 | 核心要求 |
| 國家標準 | GB/T 3620.1-2016《鈦及鈦合金牌號和化學成分》 | 化學成分（Ti-Al-Mo-Zr-Si系）及雜質(zhì)元素控制（O≤0.15%，N≤0.05%）。 |
| 航空工業(yè)標準 | HB 5264-1983《航空用鈦合金棒材》 | 超聲波探傷等級（AA級）、低倍組織無缺陷、高溫持久性能。 |
| 國際對標標準 | ASTM B381-20《鈦及鈦合金鍛件》 | 類似高溫鈦合金（如Ti-6242S）的鍛件技術(shù)要求。 |
三、應用領(lǐng)域
| 領(lǐng)域 | 典型應用 | 核心優(yōu)勢 |
| 航空 | 航空發(fā)動機高壓壓氣機葉片、燃燒室部件、火箭噴管。 | 高溫強度與輕量化結(jié)合，提升發(fā)動機推重比。 |
| 能源 | 燃氣輪機葉片、核電高溫回路泵葉輪。 | 600℃下抗蠕變、抗輻射性能穩(wěn)定。 |
| 石油化工 | 深井鉆探工具（耐硫化氫腐蝕）、加氫反應器高溫密封件。 | 抗高溫氫脆、耐酸性介質(zhì)腐蝕。 |
| 軍工 | 超音速導彈結(jié)構(gòu)件、艦載機起落架承力部件。 | 高比強度、抗沖擊載荷。 |
| 海洋 | 深海探測器耐壓殼體、海水淡化裝置熱交換管。 | 耐氯離子腐蝕、低密度減輕水下設備重量。 |
四、制造工藝
1、熔煉與鑄造
真空自耗電弧熔煉（VAR）：確保低雜質(zhì)（O、N、H含量嚴格管控）。
2、鍛造
β區(qū)鍛造：在β相變點以上（約1000~1050℃）鍛造，細化晶粒，提升高溫性能。
等溫模鍛：用于復雜形狀部件（如空心葉片），減少變形抗力。
3、熱處理
固溶處理：950~980℃×1h空冷，形成均勻α+β雙相組織。
時效處理：600~650℃×4h空冷，析出硅化物（Ti?Si）強化。
4、機械加工
低速切削：硬質(zhì)合金刀具（YG類），配合高壓冷卻液（乳化液）降低切削溫度。
電解加工（ECM）：用于薄壁復雜結(jié)構(gòu)，避免加工硬化。
5、表面處理
熱障涂層（TBCs）：噴涂氧化釔穩(wěn)定氧化鋯（YSZ），提升高溫抗氧化性。
微弧氧化（MAO）：生成陶瓷層，增強耐腐蝕性（海洋環(huán)境適用）。
五、與其他合金的對比
| 合金牌號 | 類型 | 最高使用溫度 | 抗拉強度（MPa） | 優(yōu)勢領(lǐng)域 | 局限性 |
| Ti31 | 近α型 | 600℃ | 950 | 高溫抗蠕變、輕量化 | 成本高（比TC11高20%） |
| TA15 | 近α型 | 550℃ | 930 | 焊接性好、耐腐蝕 | 高溫持久性能略低 |
| Ti-6242S | 近α型 | 600℃ | 1000 | 綜合性能優(yōu)異 | 工藝復雜、價格昂貴 |
| Inconel 718 | 鎳基合金 | 650℃ | 1350 | 超高溫性能 | 密度高（8.2g/cm3） |
六、采購方法與注意事項
1、供應商選擇
資質(zhì)要求：
航空領(lǐng)域：NADCAP認證、AS9100質(zhì)量管理體系。
軍工領(lǐng)域：國軍標（GJB）認證、保密資質(zhì)。
推薦廠商：
國內(nèi)：寶雞利泰金屬（航空級鈦合金主力供應商）。
國際：VSMPO-AVISMA（俄羅斯）、Timet（美國）。
2、材料驗收
必檢項目：
化學成分（光譜分析，符合GB/T 4698）。
高溫力學性能（600℃拉伸、持久試驗）。

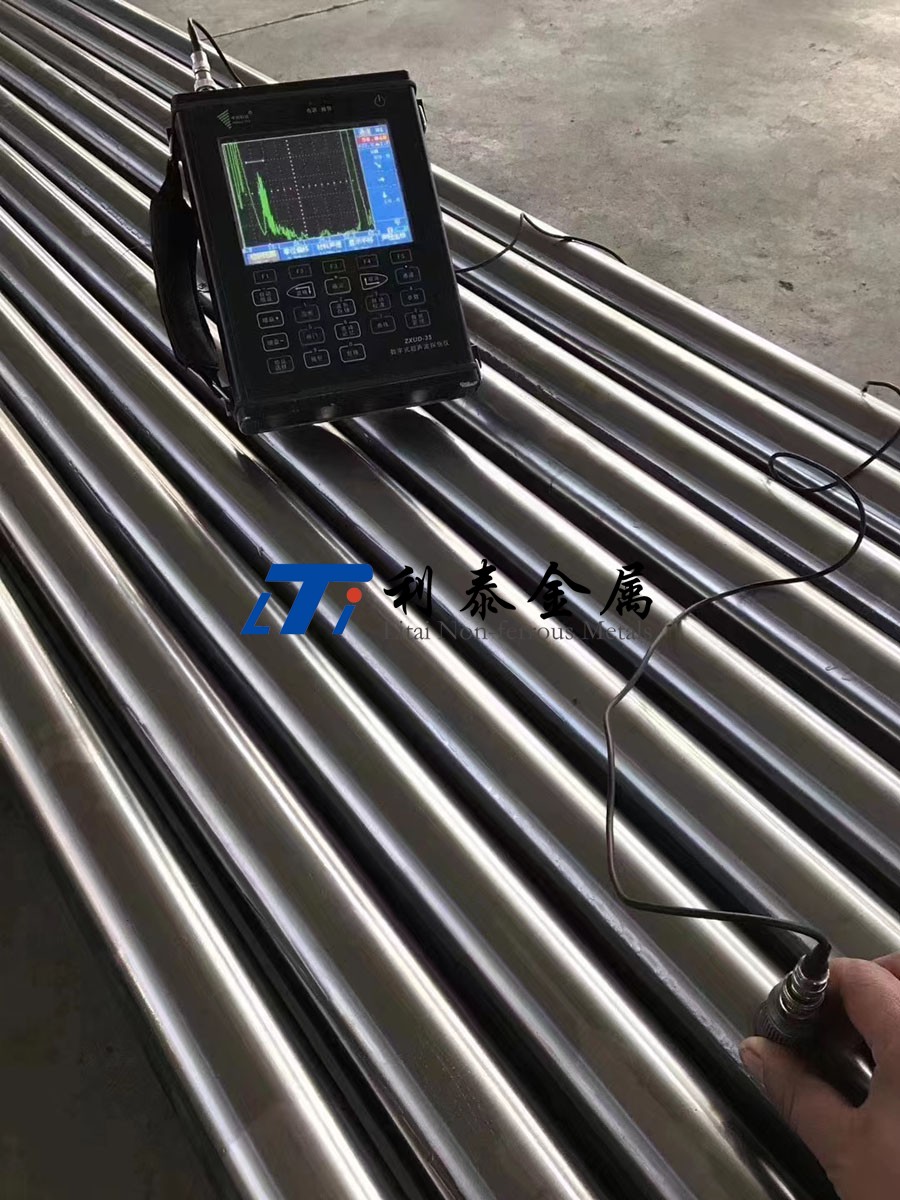

無損檢測（超聲波探傷AA級，HB 5458）。
附加要求：軍工件需提供熔煉爐號、熱處理曲線、全流程追溯報告。
3、成本控制
價格范圍：航空級Ti31鈦合金棒材約 800~1200元/kg（視規(guī)格和訂單量浮動）。
替代方案：非高溫場景可選用TA15或TC11，降低成本約15%~30%。
4、常見風險規(guī)避
晶粒粗化：嚴格控溫鍛造，避免β區(qū)停留時間過長。
氫脆風險：酸洗后真空退火（250℃×4h）去除表面氫。
偽劣材料：要求供應商提供第三方檢測報告（如SGS、中國商檢）。
Ti31鈦合金（或類似近α型高溫鈦合金）是航空、能源、軍工等極端環(huán)境下的理想材料，其高溫抗蠕變、輕量化、耐腐蝕 特性使其在關(guān)鍵部件中不可替代。采購時需嚴格審核供應商資質(zhì)，重點關(guān)注 高溫性能檢測與工藝追溯性。對于非高溫場景，可選用性價比更高的TC11或TA15合金，但若涉及600℃以上工況，Ti31仍是首選。
|
 |
 |
|
|
寶雞市利泰有色金屬有限公司
地址：寶雞市寶鈦路中段高架橋下東南側(cè)
電話：0917 - 3388692
手機：13809177611，13809174611 ，15191732211 ，15829405144
bjliti.cn
利泰金屬手機網(wǎng)
