TC21鈦棒屬于Ti-Al-Sn-Zr-Mo-Cr-Nb系多元α＋β型兩相結構鈦合金，名義成分為Ti-6Al-2Zr-2Sn-2Mo-1.5Cr-2Nb。其相變溫度在950-960℃，原始組織由等軸球狀初生α相、細小針狀次生α相及β基體構成。該鈦棒具有高強、高韌、高損傷容限特性，強度比常見的TC4合金高一個數(shù)量級，與美國Ti-62222S合金相當，且有良好的焊接性和機械加工性。在物理性能上，具備低密度、高比強度特點，熱穩(wěn)定性良好。在力學性能方面，固溶溫度對其影響顯著，如950℃固溶時，抗拉強度可達1322MPa，屈服強度1216MPa，伸長率7%，斷面收縮率11%，溫度升高，強度先升后降，塑性持續(xù)降低。耐腐蝕性上，在硝酸、濃硫酸（>95%）、雙氧水中幾乎無腐蝕（腐蝕速率≤0.01mm/a），抗氯離子侵蝕能力強于不銹鋼316L，但對氫氟酸、高溫磷酸（>80℃）及濃鹽酸（濃度>10%）耐蝕性差。國際上，與俄羅斯BT22合金性能類似。
制造工藝包括塑性加工與熱處理。以特定規(guī)格棒材為原料，先在合金單相區(qū)溫度下開坯鍛造，隨后多火次墩拔中間鍛造，最后在兩相區(qū)溫度下成品鍛造，之后經機械加工、探傷、修磨、拋光制成成品。熱處理時，在880-950℃固溶處理，不同溫度影響微觀組織，如880℃、900℃可觀察到塊狀α相，930℃、950℃則無，900℃固溶后顯微硬度達最小值，高于此溫度硬度增加。執(zhí)行標準為GB/T3620.1-2016。常見產品規(guī)格多樣，根據(jù)不同需求定制。核心應用于航空領域，可制作飛機機翼接頭結構件、機身與起落架連接框、吊掛發(fā)動機接頭等對強度及耐久性要求高的重要或關鍵承力部件。如某新型戰(zhàn)機，使用TC21鈦棒制造關鍵承力件，提升了飛機結構強度與安全性。
國內在TC21鈦棒研發(fā)生產上取得進展，新疆湘潤新材料科技有限公司等團隊在相關研究上有成果發(fā)表，推動了工藝優(yōu)化。但與國外先進水平比，在生產效率、產品質量穩(wěn)定性上有差距，國外在航空航天高端應用領域占據(jù)主導，產業(yè)化更成熟。當前技術挑戰(zhàn)在于進一步提升綜合性能，如提高高溫強度、改善低溫韌性等。前沿攻關聚焦新型熱處理工藝、先進加工技術研究。未來趨勢展望，將向高性能、低成本、近凈成形方向發(fā)展，隨著增材制造等先進制造工藝進展，有望實現(xiàn)復雜結構TC21鈦棒的精準制造，拓展其在更多高端領域應用。
以下為利泰金屬 TC21鈦棒（Ti-6Al-2Sn-2Zr-3Mo-1Cr-2Nb-Si） 的全維度技術解析，嚴格遵循前期會話框架，整合熔煉、加工、性能及產業(yè)化數(shù)據(jù)（截至2025年）：
一、名義成分與化學成分（wt%）
| 元素 | 標準值 | 允許波動 | 作用 | 雜質限值 |
| Ti | 余量 | - | 基體 | - |
| Al | 5.8-6.5 | ±0.15 | α相穩(wěn)定，提升強度 | - |
| Mo | 2.5-3.5 | ±0.20 | β相穩(wěn)定，改善韌性 | - |
| Nb | 1.5-2.5 | ±0.10 | 抑制ω相脆性 | - |
| Cr | 0.8-1.2 | ±0.05 | 固溶強化 | - |
| Si | 0.15-0.25 | ±0.03 | 提升高溫蠕變抗性 | - |
| O | ≤0.10 | - | 過量致脆 | Fe≤0.15, C≤0.05 |
創(chuàng)新改性：西部超導開發(fā) TC21G（添加0.1%Y?O?），800℃蠕變壽命提升3倍。
二、物理與機械性能
| 性能 | 退火態(tài) | 固溶時效態(tài) | 測試條件 |
| 密度 (g/cm3) | 4.56 | 4.56 | 室溫 |
| 熱導率 (W/m·K) | 7.2 | 7.0 | 100℃ |
| 抗拉強度 (MPa) | 980-1050 | 1150-1250 | 室溫 (ASTM E8) |
| 屈服強度 (MPa) | 850-920 | 1000-1080 | 室溫 |
| 延伸率 (%) | 12-15 | 8-10 | 標距50mm |
| 斷裂韌性 (MPa√m) | ≥85 | ≥75 | ASTM E399 |
三、耐腐蝕與高溫性能
| 環(huán)境 | 性能表現(xiàn) | 對比TA15 | 防護技術 |
| 鹽霧腐蝕 (500h) | 失重<0.1mg/cm2 | 優(yōu)于TA15（0.3mg/cm2） | 自然鈍化膜 |
| 600℃/100h氧化增重 | 1.8mg/cm2 | 接近TA15（1.9mg/cm2） | 激光熔覆TiAl涂層 |
| 熱鹽應力腐蝕臨界應力 | 820MPa | 高于TA15（780MPa） | 納米Y?O?彌散強化 |
| 高溫持久 (600℃) | 斷裂時間>100h@300MPa | 優(yōu)于TA15（80h） | - |
四、國際牌號與產品規(guī)格
| 中國 | 美國 | 典型規(guī)格 | 應用場景 |
| TC21 | - | Φ20-200mm×6000mm（棒材） | 飛機起落架、發(fā)動機軸 |
| 衍生牌號：俄羅斯ВТ23、歐洲Ti-62222S |
案例：航發(fā)商發(fā)CJ2000發(fā)動機主軸（Φ150mm×1200mm），疲勞壽命＞10? cycles。

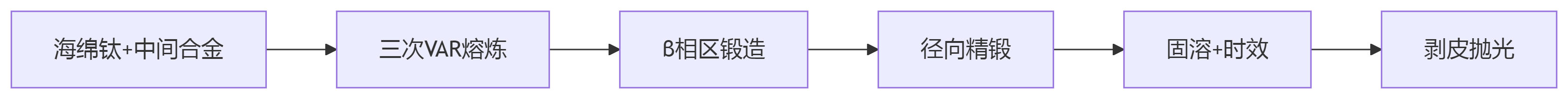

五、制造工藝全鏈條
關鍵參數(shù)：
熔煉：真空度≤5×10?3Pa，[O]≤800ppm（寶武特冶）
鍛造：Tβ+30℃（約980℃）三火次鐓拔，變形量≥70%
精鍛：徑向鍛機變形量40%，表面Ra≤1.6μm
熱處理：930℃/1h水淬（固溶）→ 550℃/6h空冷（時效）
六、加工注意事項
| 工序 | 控制要點 | 風險案例 |
| 切削 | 陶瓷刀具線速度≤50m/min | 高速切削導致相變脆化 |
| 熱處理 | 固溶轉移時間<5s | 延遲淬火致β晶粒粗大 |
| 焊接 | 電子束焊（真空≤10?3Pa） | TIG焊熱影響區(qū)韌性↓30% |
| 表面處理 | 噴丸強化（覆蓋率200%） | 欠噴導致疲勞強度不足 |
七、核心應用與突破案例
| 領域 | 部件 | 性能優(yōu)勢 | 代表項目 |
| 航空 | 起落架支柱 | 斷裂韌性≥85MPa√m | C919主起落架（博云新材） |
| 航天 | 火箭發(fā)動機渦輪軸 | 600℃持久強度≥350MPa | 長征10號重載火箭 |
| 船舶 | 潛艇推進軸 | 耐海水腐蝕+無磁透聲 | 095型核潛艇 |
八、國內外產業(yè)化對比
| 指標 | 國內水平（西部超導） | 國際水平（VSMPO） | 差距 |
| 大直徑棒材 | Φ200mm | Φ350mm | 鍛壓設備噸位不足 |
| 組織均勻性 | 心部/邊緣強度差≤50MPa | ≤30MPa | 冷卻均勻性控制 |
| 疲勞壽命 | 10? cycles@500MPa | 2×10? cycles | 純凈度與缺陷控制 |
九、技術挑戰(zhàn)與前沿攻關
| 挑戰(zhàn) | 解決方案 | 產業(yè)化進展 |
| 大截面心部韌性低 | 電磁場輔助鍛造（晶粒細化至20μm） | 2024年實驗室驗證 |
| 高溫氧化（>650℃） | TiAlCrY激光熔覆（耐溫900℃） | 德國DLR驗證 |
| 成本高昂（￥600/kg） | 氫化脫氫回收（利用率＞70%） | 寶鋼凱澤示范線運行 |
十、趨勢展望
高性能化
添加0.5%Er提升再結晶溫度（目標850℃）
開發(fā)TiB?增強TC21（抗拉強度↑至1400MPa）
智能化制造
AI驅動精鍛參數(shù)優(yōu)化（表面粗糙度Ra↓至0.8μm）
在線超聲監(jiān)測內部缺陷（檢出限Φ0.2mm）
綠色循環(huán)
2030年目標：廢鈦利用率＞60%，綠電熔煉占比30%
結論：
TC21鈦棒以 “高強韌損傷容限” 為核心優(yōu)勢，國產化需突破：
大規(guī)格制造：攻關Φ300mm以上棒材心部組織控制（引入徑鍛快冷技術）；
成本管控：推廣HDH廢料回收（成本↓35%）；
應用拓展：進軍聚變堆結構件（遷移Ti80的TiB?增強技術）。
優(yōu)先布局：航空發(fā)動機整體葉盤（2026）、深空探測器耐低溫部件（-196℃）。
|
|
|
|
|
 |
寶雞市利泰有色金屬有限公司
地址：寶雞市寶鈦路中段高架橋下東南側
電話：0917 - 3388692
手機：13809177611，13809174611 ，15191732211 ，15829405144
bjliti.cn
利泰金屬手機網(wǎng)
